BL-SG108M千兆8口交换机及其他小技巧

[复制链接]

63

主题

96

帖子

360

积分

中级会员

Rank: 3Rank: 3

积分
360
发表于 2017-9-29 09:21:09 | 显示全部楼层 |阅读模式





[url=]打赏5人[/url]

BL-SG108M千兆8口交换机及其他小技巧

注意:多图 ,流量党小心

因为一个GEN8 在张大妈这见到了很多有想法的朋友,大家都玩过很多类似的小玩具说起来也算是志同道合的一群人了。

说起来我关注什么值得买以来确实玩了很多东西, 买了很多东西 但是发出来的也就这么草草的三篇。一篇美度手表,写给老婆看的。一个已经出售的宾得K01相机,在就是关于GEN8的一些玩法了。

那么在这个之前,我先介绍下自己。年近30,不抽烟,偶尔喝酒,不酗酒,讨厌应酬,工作跟家不在一起,家在湖北,人在安徽。然后在生活的状态下,自己每个月可调用资金就在生活费的范畴,每个月都是1000,包括吃饭和零花。索性的是基本每个月还有结余。呵呵,这么些年下来买东西的套路越来越不对以前的路子了,卡吧和CHIPHELL基本就是围观性质了,以前动辄3000的显卡,我现在是300的SSD我都觉得贵。

另外一句,我真的不是买不起,也不是妻管严,我只是想让我的老婆和闺女过的更好的前提下玩玩自己的这些小乐趣。所以买东西精挑细选。那么我们就来谈谈今天这片原创的主角  深圳必连的BL-SG108M千兆8口交换机

例行拉牌子。


必联(B-LINK)BL-SG108 8口全千兆以太网交换机137元主角在此……汝等妖魔 还有谁京东去购买

为什么买这个,花钱少一方面,比价也是一方面。同价位的这些塑料壳的看起来真心没有赶脚

官方已经貌似停产了,不知道是不是确切消息,但是介绍页面确实不是现售产品序列。官方网站连接如下:点此传送

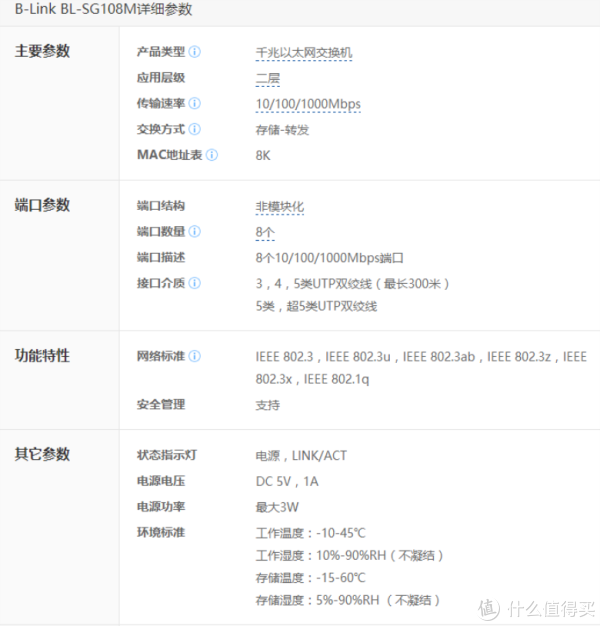

官方介绍如下:

  8口千兆以太网交换机- 符合IEEE 802.3 10 Base-T, 802.3a 100 Base-TX, 802.3ab 1000 Base-T以太网标准及802.3x数据流控制标准
- 支持速率和全/半双工的网络自适应功能;
- 每个端口都支持Auto-MDI/MDIX功能;
- 支持 20/10Mbps和200/100Mbps全双工/半双工传输模式;
- 支持2000Mbps全双工传输模式;
- 全线速接收和发送;
- 支持4K MAC绝对地址;
- 前面板配备相应端口状态指示灯;
- 全双工模式下IEEE 802.3x 流量控制;
- 半双工模式下背压流量控制;
- 铁壳设计,散热更好!

产品功能  QOS管理灵活,使用方便:BL-SG108M8口全千兆网管交换机支持通过全中文Web界面进行系统管理和升级,方便直观;提供配置文件保存与载入功能,可导出交换机内部配置文件,需要时随时导入,避免重复配置;支持模拟电缆检测和Ping检测功能,可快速检测网络设备的连接情况,定位网络故障点。  节能环保:BL-SG108M8口全千兆网管交换机节能环保低功耗,支持绿色以太网技术,不仅可以检测端口工作状态,在无连接情况下可自动降低功率输出,而且可根据不同的线缆长度自动调整功率输出。在不影响性能的前提下,最大程度降低功耗,最终达到节能环保。 即插即用,方便快捷:BL-SG108M物美价廉,应用广泛,升级首选。转为小区、校园、单位等网络开发的简单管理型接入交换机产品,提供8个10/100M自适应RJ45端口,每端口均支持MDI/MDIX自动翻转功能并可实现线速转发。该交换机支持基于端口的VIAN、基于802.1QTagVLAN、基于端口和802.1p优先级的Qos策略以及端口限速等功能,适用于实施具有高可靠性接入的经济型解决方案。

这些都是官方拉取的信息,有凑字数的嫌疑,我们先看下干货。先上外观实拍。

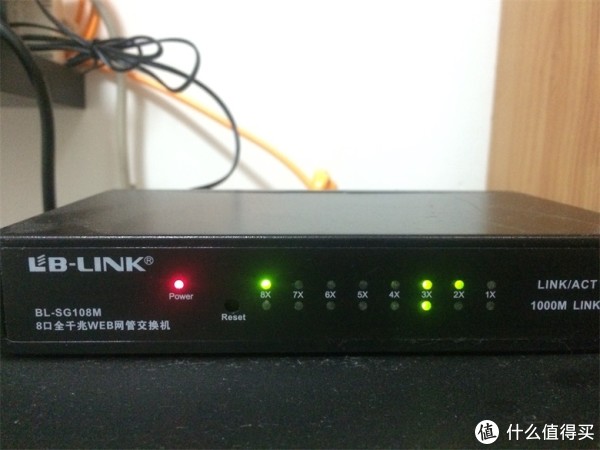

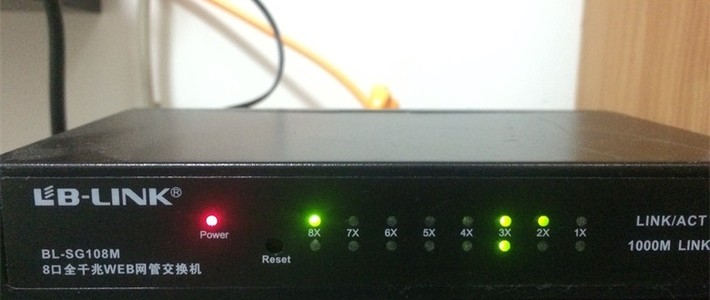

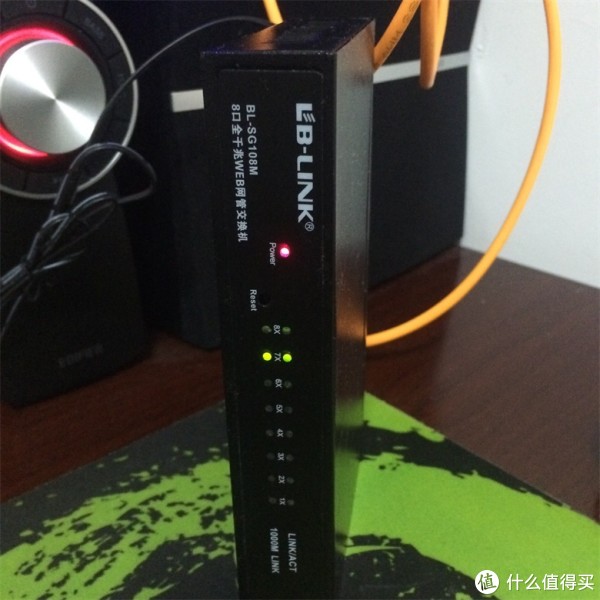

1.外观运行状态实拍,铁壳子全状态运行。红灯是电源指示灯,绿灯有2行,上下一进一出。数据吞吐的时候,绿灯一闪一闪,典型的光污染。

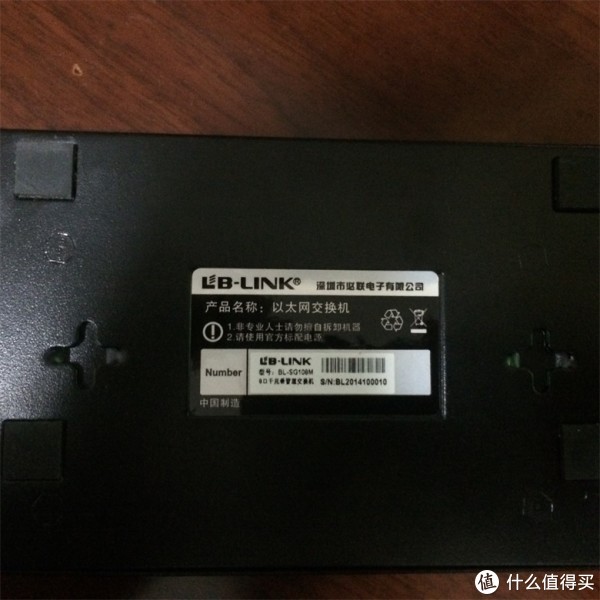

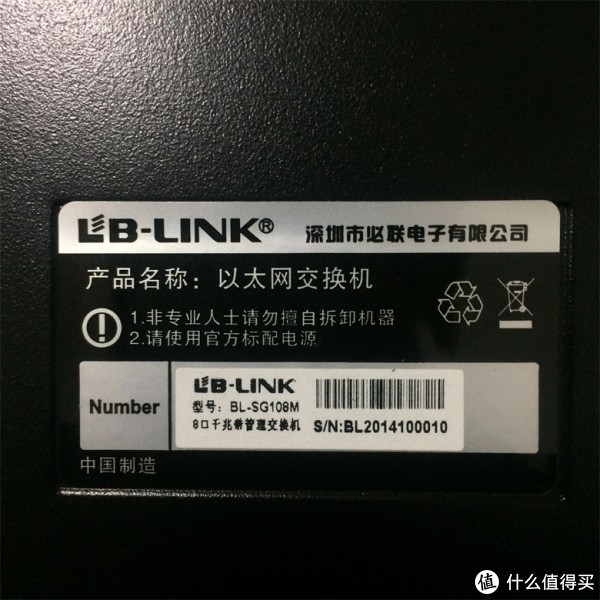

2,背面的名牌为贴纸。挂墙孔,以及橡胶垫脚。垫脚能将设备离水平几毫米,利于散热。这一点配合铁壳子来说算是很不错了。好歹看起来也专业点。

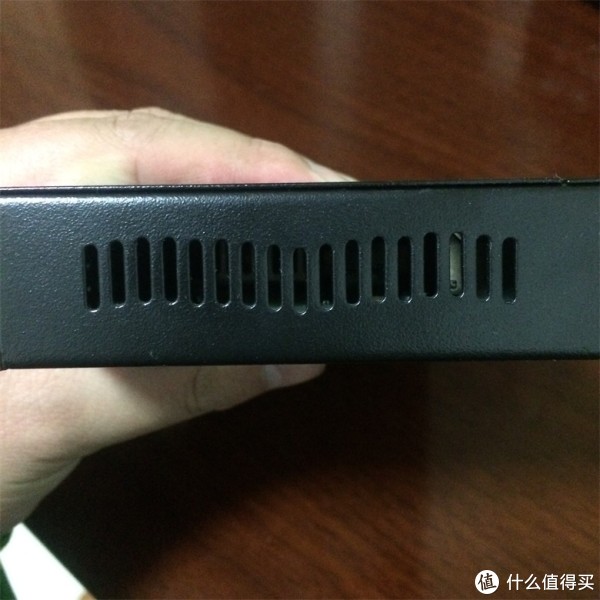

3.侧面散热孔,波纹开孔,仔细看才发现原来不是一条水平线,不知道刻意为之还是打孔的冲床随意打出来的,居然这么有美感,还是小波浪。 哈哈  ,哈哈  ,哈哈  哈。

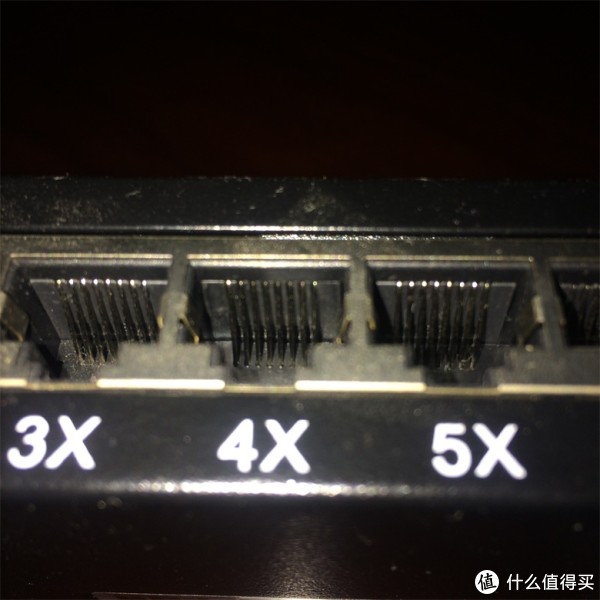

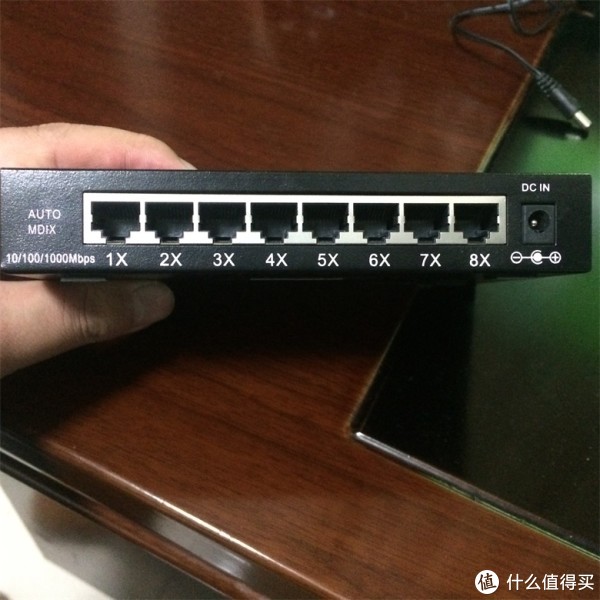

4.背面8孔网线插口,加一个DC IN的电源插孔。插孔边框为金属边框,端口两边有小弹簧片,内部8根接触针脚排列整齐。原谅我这地方灰尘多。。。。

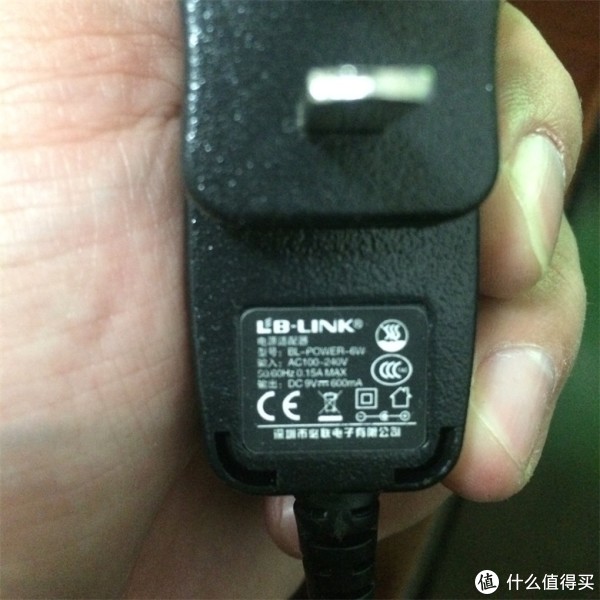

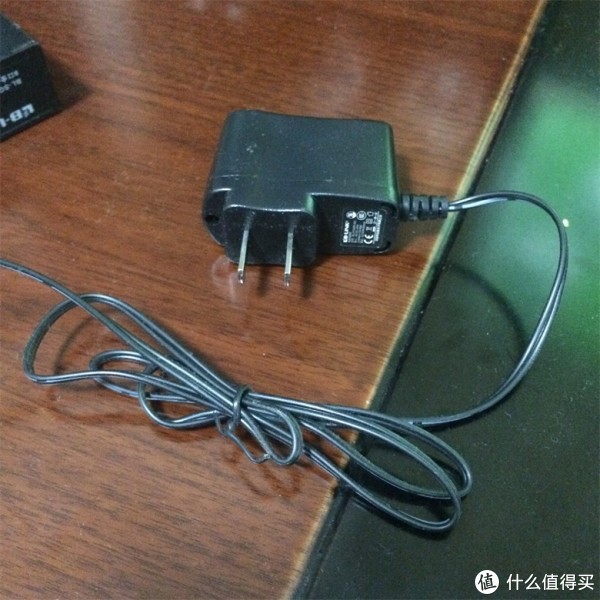

5.供电部分,工包的插头,额定的电流电压指标为。AC100-240V,50hz,0.15A。输出电压为600mA.

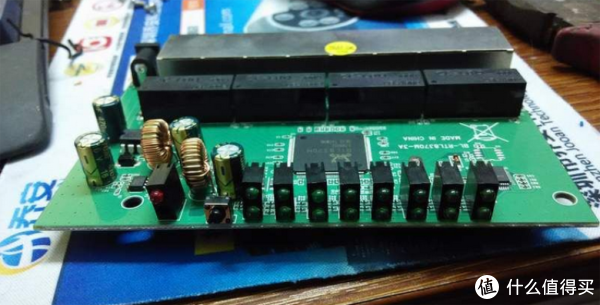

6.下面这张也是凑字数的,运行状态和一张网上截的拆解图,如果有盗图嫌疑,请联系我删图,主要是没有螺丝刀,所以没拆。有谁赞助一套螺丝刀的,我能把我家所有电器都拆了,给拆解图。

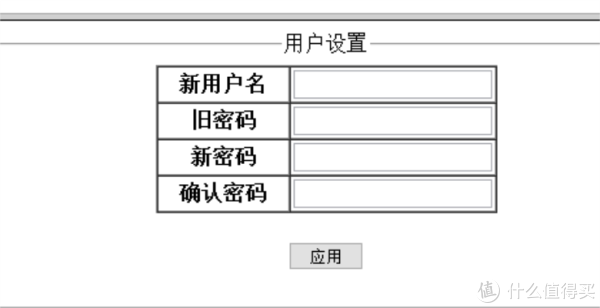

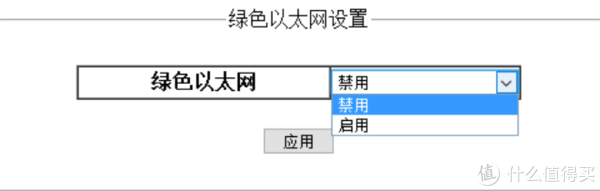

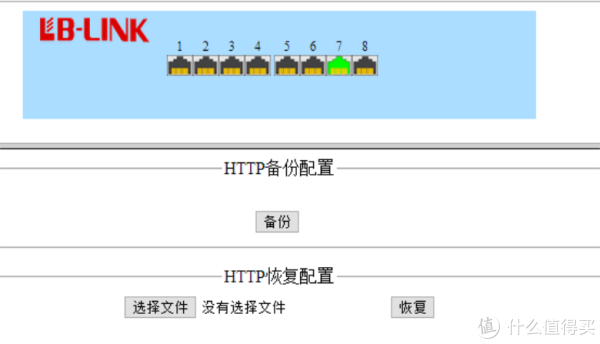

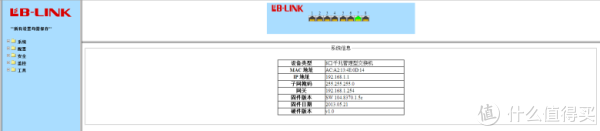

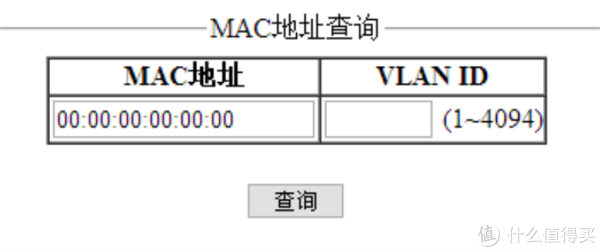

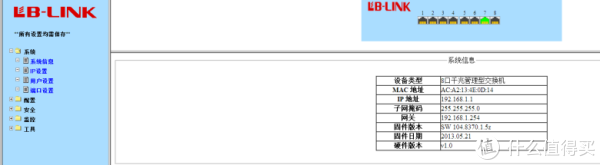

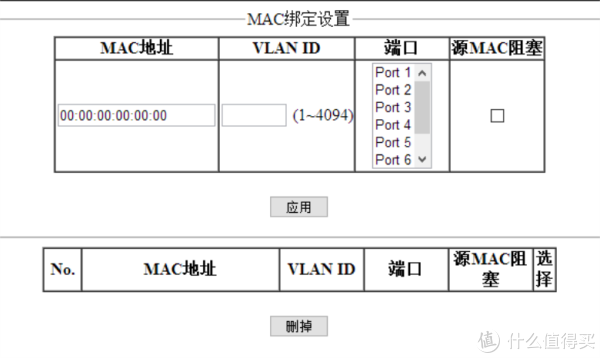

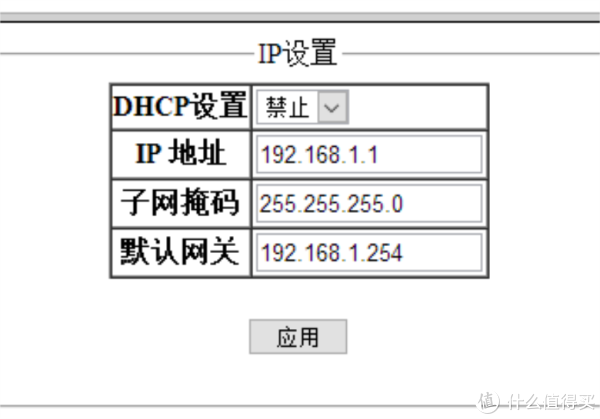

对于设备只讲外观,不讲操作的都是耍流氓,我自己也是嫉妒痛恨这种人,一个东西恨不得分几十个短篇来讲。我还是老实做人,避免广大朋友们捅我菊花……下面展示系统界面。默认系统进入为192.168.1.1。帐号密码项目比较奇特,人家都是admin  root啊什么的 ,只有他家的默认为空的。这也是奇葩中的奇葩啊 ,我也是纳闷了好久。

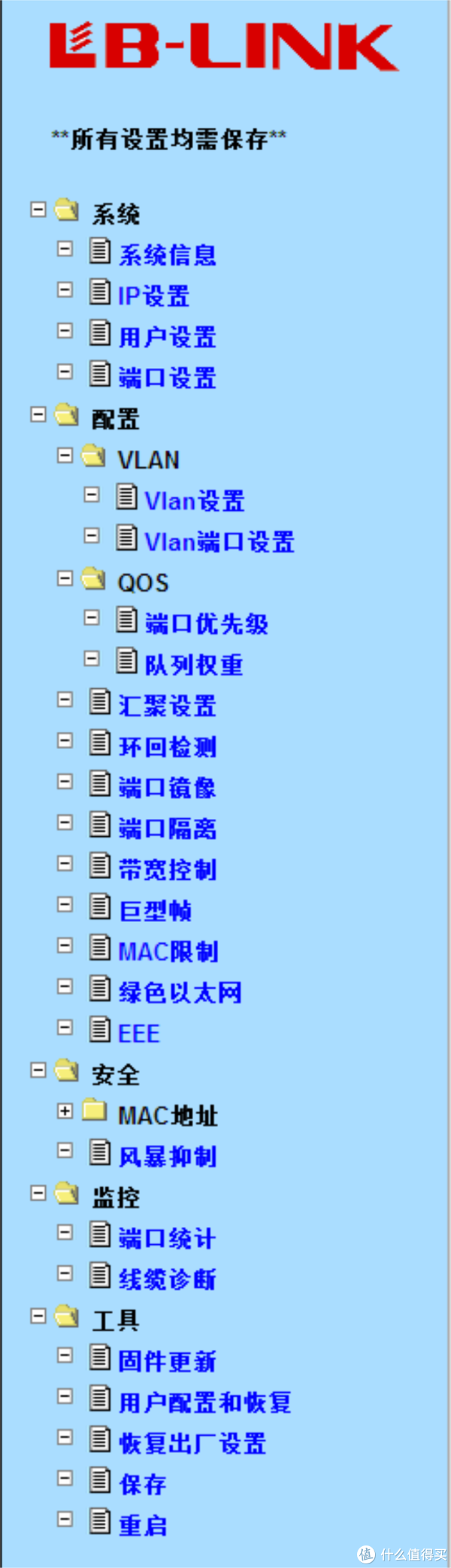

1全部配置项目展开

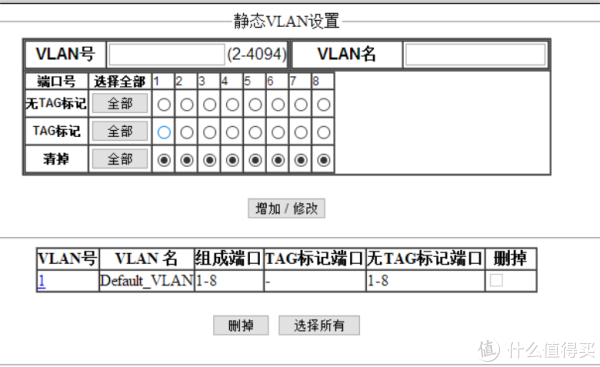

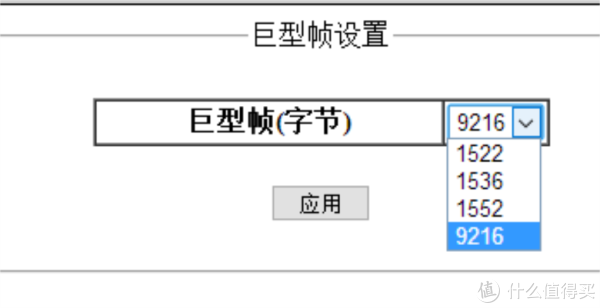

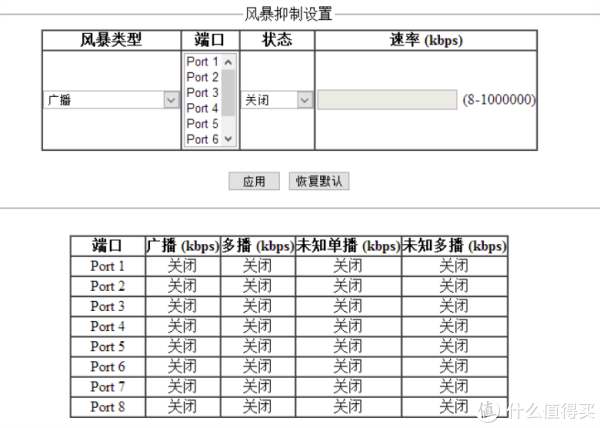

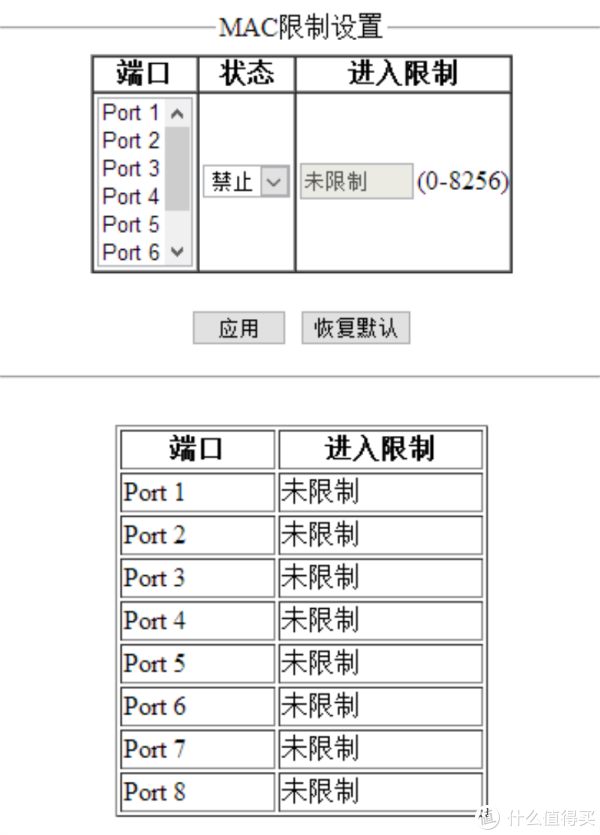

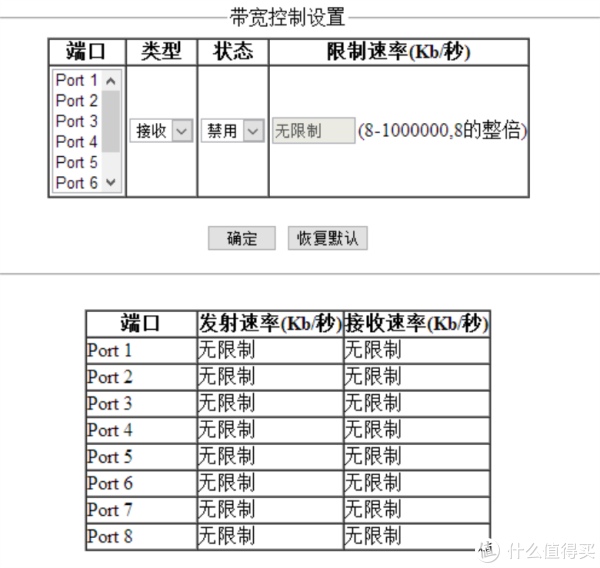

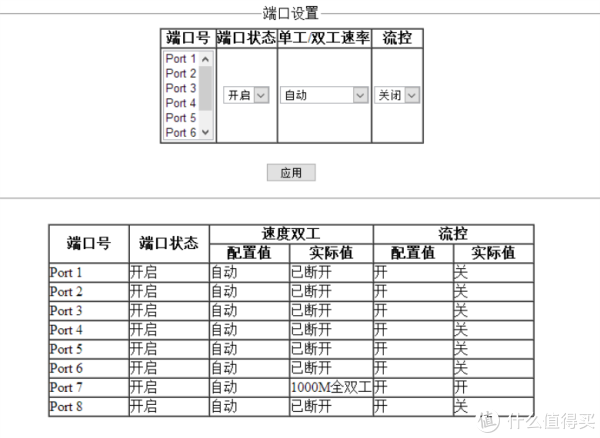

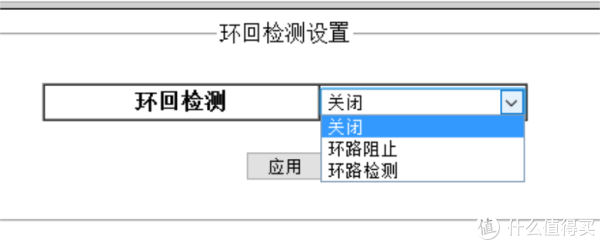

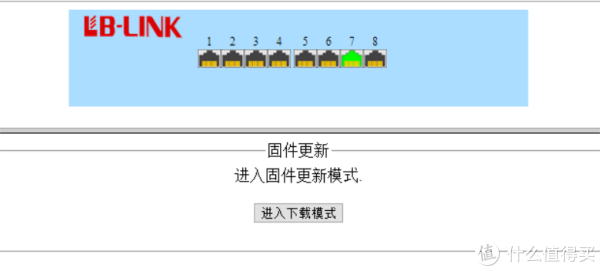

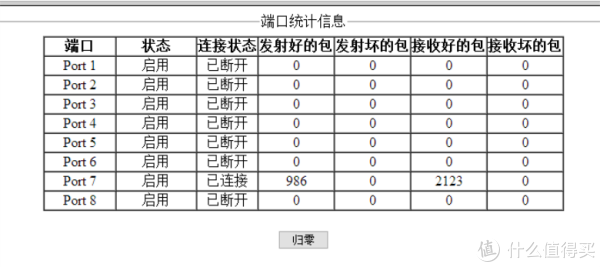

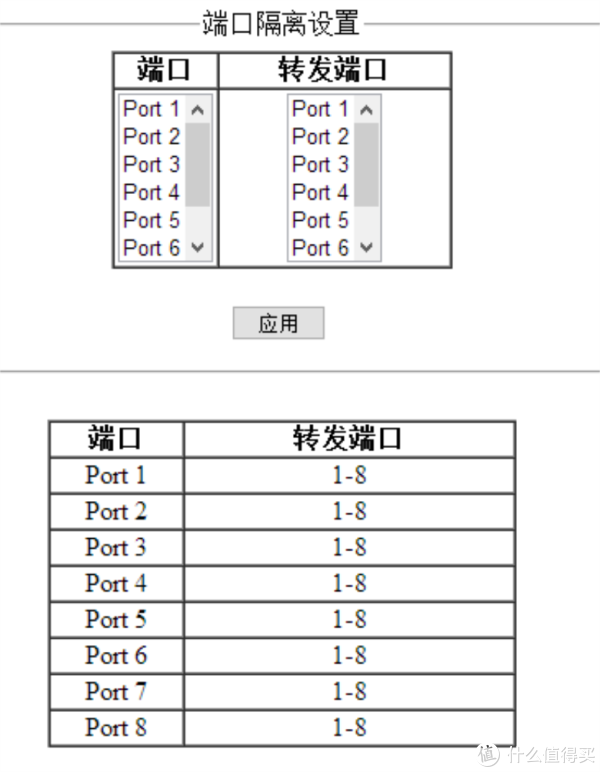

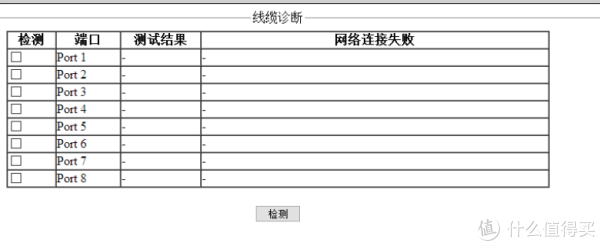

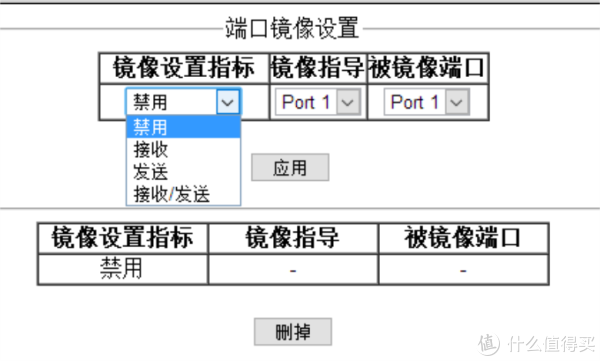

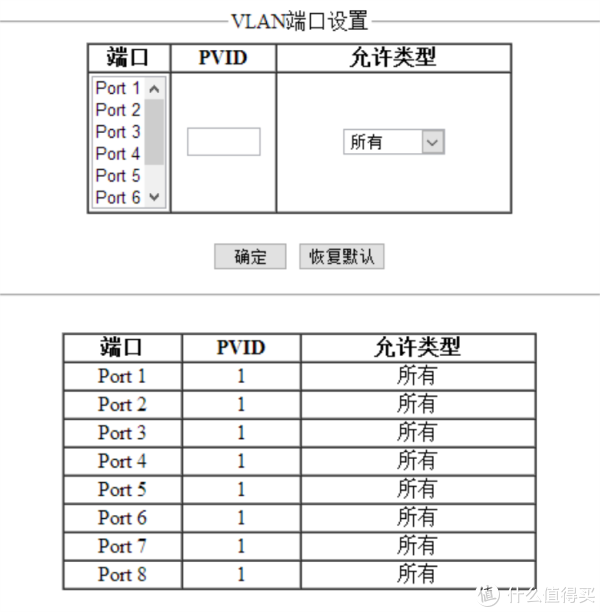

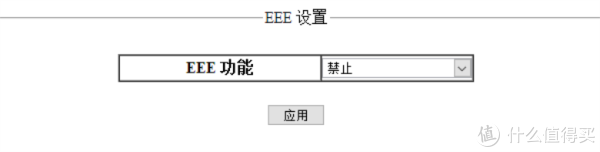

具体界面功能全部截图在这,功能也没什么好讲的。具体调试项目在我看来有几点

  • 不关DHCP,可以当小路由来用,没找到拨号项目,有点扯

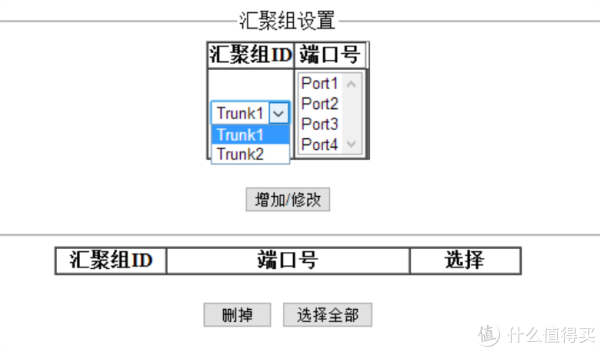

  • 聚合功能,可以做2个聚合,1234口选2个,5678选2个,聚合出2个口,对于聚合的事情我有几句要说的,为什么在当前模式下大家也就是100多点速度还要做聚合呢,因为在多客户端模式下进行SMB的话,存在分享速度,千兆实际速度为100M/S单台,如果2台机器读取服务器,可能就掉到50M左右了,聚合之后的效益就是不掉速,我只是说下 自己的见解,我的投入也就是这个交换机,因为GEN8自带了2个千兆刚好对应这个功能。

  • 界面简陋,很多项目,不是专业网络管理人员,最好不要碰,我自己也是半吊子,所以就不多讲

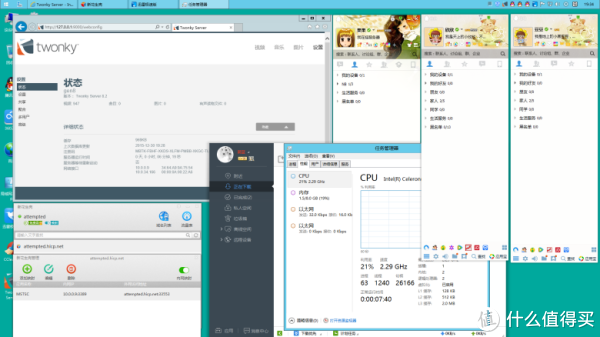

下面来一张图镇楼

这张图就是前面的朋友要的,我的GEN8是干什么的,其实就是挂QQ的,为什么要挂QQ,因为我老婆说要让孩子的QQ跑在最前面,现在孩子9个月,我今天仔细看了下Q龄破15了。我也是醉了。系统跑的虚拟磁盘啊,SMB共享啊,DLNA啊 什么的在G1610T上面也没什么压力,所以换不换E3的U其实无所谓。再战3年,丝毫不怕。哈哈哈哈 哈哈 哈!
